Bewoners van de Eindhovense nieuwbouwwijk Meerhoven kunnen sinds kort het centrum van de stad bereiken via twee nieuwe fiets- en voetgangersbruggen over het Beatrixkanaal. ipv Delft ontwierp de slanke vakwerkbruggen.

De gemeente Eindhoven wilde twee luchtige, transparante bruggen. ipv Delft vertaalde deze wens naar een constructie die bestaat uit een vakwerkligger onder het brugdek. De in doorsnede driehoekige vakwerkligger steunt op twee gevorkte tussensteunpunten op de oevers. Zowel ligger als steunpunt zijn opgebouwd uit stalen buisprofielen en de gehele constructie is voorzien van een donkergrijze coating. De uitwerking van de gevorkte steunpunten is zodanig, dat de vakwerkligger echt tussen de uiteinden van de vork heen loopt. Onderling verschillen de twee bruggen alleen in lengte: de één overspant 66 meter, de ander 49 meter. Voor beide bruggen ligt de maximale vrije overspanning rond de 25 meter.

Om de kosten te beperken, is er gezocht naar een slimme, economische constructie. Het dek, dat bestaat uit stalen troggen en randprofielen die ter plaatse volgestort zijn met beton, vormt samen met de vakwerkstaven en de steunpunten deze gewenste voordelige constructie.

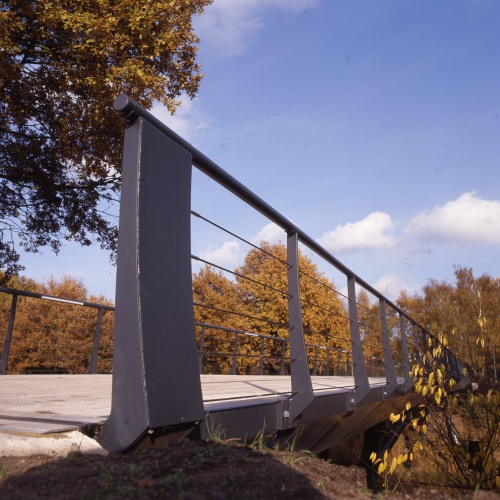

Verder stelde ook de locatie een aantal eisen aan het ontwerp. Zo was over de gehele breedte van het kanaal een doorvaarthoogte van 3,5 meter vereist. Om de vrije overspanning zo klein mogelijk te houden (en daarmee de constructiehoogte) is gekozen voor gevorkte steunpunten. Vanwege de doorvaarteis bevindt het knooppunt van de gevorkte steunpunten zich zo hoog mogelijk. Daarnaast huizen er vleermuizen in de bomen langs het Beatrixkanaal, waardoor de verlichting van de brug niet te fel mocht zijn. De Delftse ontwerpers kozen voor verlichting in de handregel; zo is het brugdek voldoende verlicht, maar worden de vleermuizen er niet door verjaagd. Het hekwerk bestaat uit gesneden stalen balusters en een vulling van spankabels.
