Fiets- en loopbrug in Brugge

De N31 in Brugge wordt verbreed om ruimte te bieden aan het toenemende autoverkeer rondom de stad. Door deze verbreding zijn diverse kruisingen niet meer veilig. Ongelijkvloerse kruisingen zijn hiervoor de oplossing; zoals de voetgangers- en fietsoversteek in de vorm van een luie brug, zoals geplaatst door Arcadis.

Combinatie

ARCADIS ontwierp in opdracht van het Vlaamse Agentschap Wegen en Verkeer de voetgangers- en fietseroversteek. De architecten Beate Vlaanderen en Jeroen Eulderink maakten een combinatie van een fietstrap en een brug.

Trapformule verlopend

Bijzonder is dat de trapformule ‘verlopend’ is toegepast; treden hebben onderling verschillende afmetingen. Langs deze vloeiende looplijn is de doorsnede van de brug uitgetrokken. Het silhouet is afwisselend smal en breed. De brug wordt voorzien met twee liften zodat ook minder validen van deze verbinding gebruik kunnen maken.

Uitgangspunten

Bij de uitwerking van de brug met een luie trap is uitgegaan van de volgende randvoorwaarden:
- De helling van de trap moet beperkt blijven zodat de fietsersgoten optimaal gebruikt kunnen worden
- Maximaal behoud van de bomen in de directe omgeving
- Minimale inname van gronden in het aangrenzende parkgebied
- Minimale hinder voor het verkeer tijdens uitvoering
- Duurzaam ontwerp
- Optimale inpassing in stedelijk weefsel

Constructie

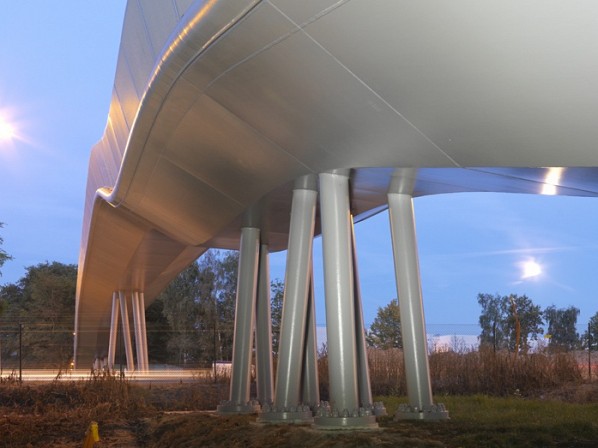

De brug heeft een totale lengte van 93,5 meter en bestaat uit vier overspanningen met lengten van 15,5 / 30,5 / 32,0 en 15,5 meter. De constructie van de brug bestaat uit een stalen doos voorzien van inwendige verstijvingen in langs- en dwarsrichting. De doos wordt gedragen door drie groepen tussenkolommen, waarvan de afzonderlijke kolommen, bestaande uit ronde buisprofielen, in verschillende hellingen zijn geplaatst. Alle kolommen zijn momentvast aan de fundering verbonden om de brug voldoende dwarsstijfheid te bezorgen. Aan de uiteinden rust de brug direct op de fundering.

Vier meter breed

Het bijna 4 meter brede brugdek bestaat uit een 10 mm dikke staalplaat, verstijfd met zeven langsverstijvers. Twee grote langsschotten maken van het centrale deel een kokersectie. Aan weerszijden hiervan zitten secties met een afgeschuinde onderzijde die overgaat in de ronde brugrand. De beplating onder het brugdek heeft een dikte 12 mm, ter plaatse van de kolomgroepen verdikt naar 14 mm. In dwarsrichting worden om de 3 m volledige schotten geplaatst. Bij het landhoofd is het brugdek middels een as in een sleuf verbonden aan het steunpunt. De brug kan vrij vervormen in de lengterichting van de brug, maar opwippen wordt hierdoor voorkomen. Het rijvlak van de fietsbrug en zijn hellingen bestaat uit een epoxy-vloer in de kleur rood. De leuningen zijn gemaakt uit geperforeerde en gevouwen staalplaat.

Betrokken partijen

Anmeco NV Zwijndrecht (B) leverde het staal, voor de constructie tekende Algemene Aannemingen Van Laere. Het constructieve ontwerp en projectmanagement van de brug is door ARCADIS Belgium uitgevoerd. De architecten Beate Vlaanderen en Jeroen Eulderink van ARCADIS Nederland BV zijn verantwoordelijk voor het architectonische ontwerp en de  landschappelijke inpassing van de brug.
