Aandachtspunten bij de verankering van spandraadverlichting

dinsdag 5 juli 2022

In veel stadskernen hangt spandraadverlichting. Voor de openbare veiligheid is het noodzakelijk te weten of de muurankers wel goed bevestigd zijn. Peter van den Herik, operationeel directeur van Normec Rei-Lux ziet het als een streven van zijn bedrijf om inzicht te geven in de aandachtspunten die invloed hebben op de verankering.

Krachtenspel
Aan de spandraad hangen één of meerdere verlichtingsarmaturen of sfeerverlichting. Volgens Van den Herik is niet iedereen zich bewust van het krachtenspel. Hij legt uit dat er twee typen belastingen op het systeem uitgeoefend worden. “Allereerst een verticale belasting, de zwaartekracht als gevolg van de massa van het systeem. Ten tweede kan er sprake zijn van een belasting in het horizontale vlak, de windbelasting. De resultante van beide type belastingen is de kracht waarmee aan de ankers wordt getrokken, de kabelkracht. Het is belangrijk dat men zich ervan bewust is dat bij een zeer kleine hoek tussen de kabel en het horizontale vlak die kabelkracht zeer sterk toeneemt.”

Doorrijhoogte
Het is cruciaal dat er te allen tijde voldoende ruimte blijft tussen de onderkant van het armatuur en de rijbaan. Óók in het scenario dat de spandraad maximaal wordt belast. Helaas hebben er in het verleden meerdere incidenten plaatsgevonden die het belang van deze vrije ruimte onderstrepen.

Inspectie

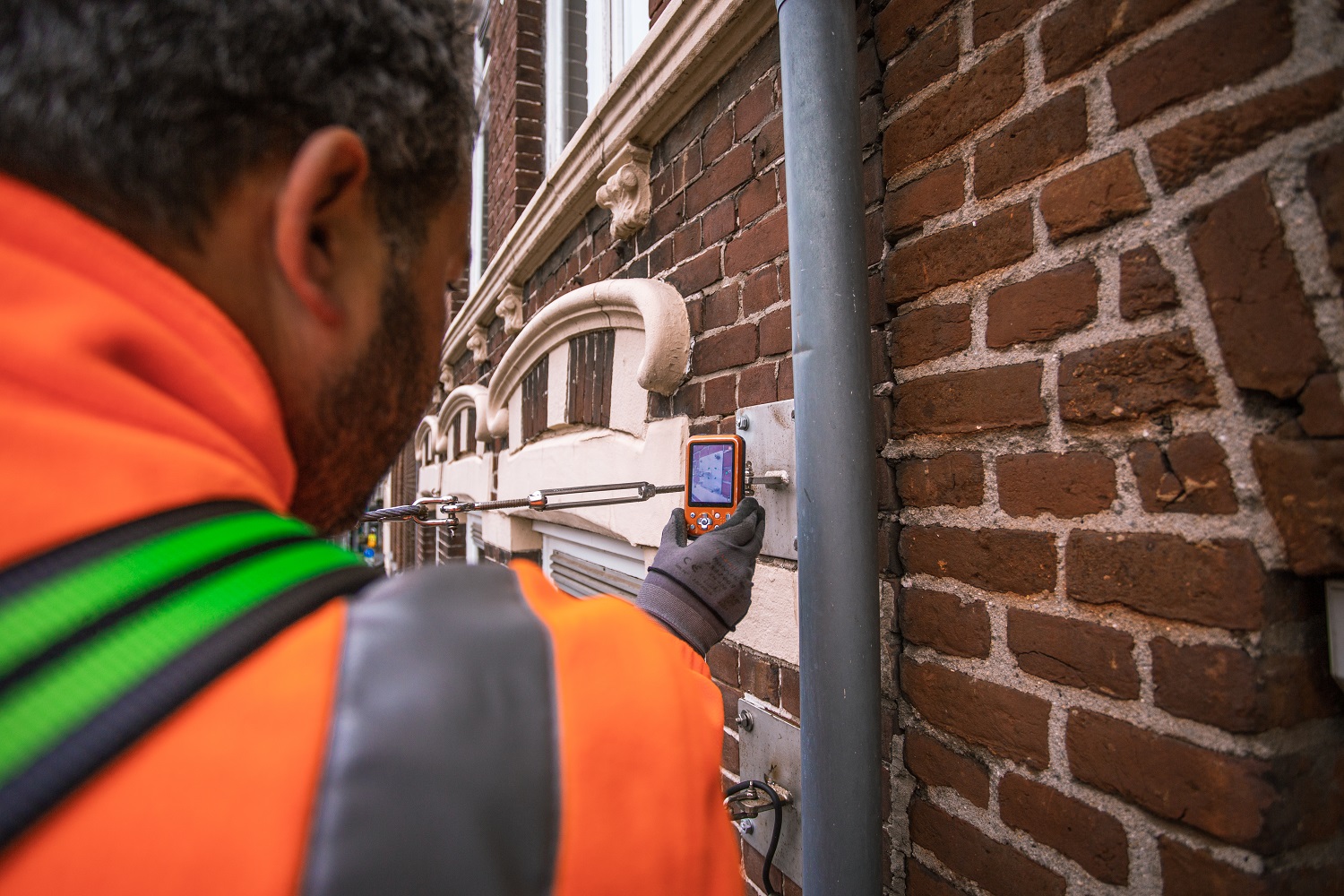

“Voordat wij de ankers belasten voeren wij altijd een visuele inspectie uit. Wij controleren onder andere of de moeren zijn geborgd, iets wat in de praktijk helaas regelmatig niet het geval is, maar wat wel eenvoudig op te lossen of te voorkomen is. Verder wordt beoordeeld of de draadeinden lang genoeg zijn en of er bijvoorbeeld geen kabelspanners met open ogen zijn toegepast. Ook wordt door ons vastgesteld of er sprake is van corrosie en indien dit het geval is, proberen wij de oorzaak hiervan te achterhalen.

rere

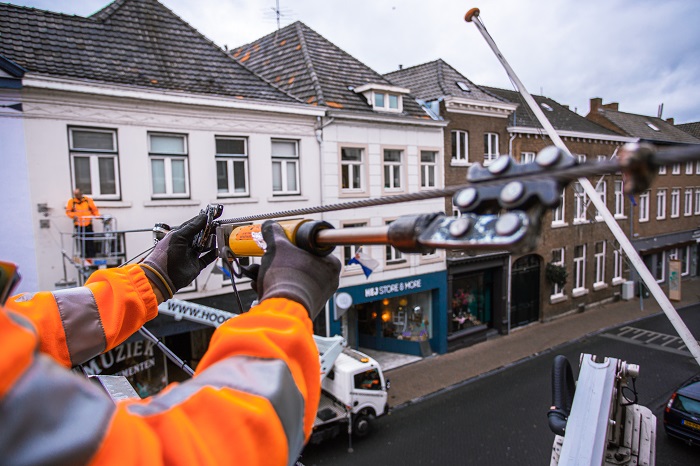

Normec Rei-Lux maakt als enige partij binnen de BeNeLux gebruik van een gepatenteerde non-destructieve meetmethodiek waarbij alle onderdelen, van gevelanker tot spanmast, worden gemeten. Eventuele verplaatsing van een onderdeel of beweging van de gevel tijdens het geleidelijk verhogen van de belasting wordt door middel van lasers en camera’s geregistreerd. Hierdoor kan de duale 3D-meting op tijd worden gestopt door de zeer ervaren meettechnici van Normec Rei-Lux.

Nog een paar tips
Van den Herik heeft een aantal tips voor gemeenten die met spandraadverlichting aan de slag willen gaan:

Laat een krachtenberekening uitvoeren.
Schakel een bouwkundige in om gevelonderzoek te doen.
Kies altijd voor een passende combinatie van corrosiebestendige materialen.
Voer altijd periodieke inspecties en metingen uit, ook bij nieuwe overspanningen.
Altijd tenminste twee gevelverankeringen per kant in de gevel of binnenmuur.
